Датчик присутствия Theben PlanoCentro 201-EWH Квадратная зона обнаружения (360°, до 100 m2)
Производитель: Theben
Пассивный инфракрасный датчик присутствия потолочного врезного/накладного монтажа Квадратная зона обнаружения (360°, до 100 m2) облегчает планировку, исключает «слепые зоны» Автоматическое управление освещением в зависимости от освещенности и присутствия людей; управление системами ОВК в зависимости от присутствия людей
Артикул: 2030502
| Зона обнаружения | 360 |
| Тип монтажа | Накладной потолочный, Потолочный врезной |
| Цвет датчика | Белый |
Описание функций
- Пассивный инфракрасный датчик присутствия потолочного врезного/накладного монтажа
- Квадратная зона обнаружения (360°, до 100 m2) облегчает планировку, исключает «слепые зоны»
- Автоматическое управление освещением в зависимости от освещенности и присутствия людей; управление системами ОВК в зависимости от присутствия людей
- Элегантный дизайн, различные расцветки рамок
- Подходит для всех типов ламп: люминесцентные (FL/PL/ESL), галогенные/накаливания, а так же светодиодные источники света
- Каналы «Освещение А» и «Освещение В»: реле 230В
- Технология «Zero cross switching»: замыкание реле происходит при нулевом значении тока, что продлевает срок службы самого датчика и подключенных к нему ламп
- Автоматический и полуавтоматический режимы работы датчика
- Возможность подключения кнопок или выключателей для ручного управления освещением; автоматическое распознавание подключенных кнопок/выключателей
- Канал «Присутствие», только по присутствию (без контроля освещенности), сухие контакты (канал для управления системами ОВК)
- Настраиваемые задержки включения и отключения
- Функция «Мониторинг помещения»
- Настройка шести основных параметров работы прямо на устройстве
- Настраиваемая чувствительность датчика (точное и надежное обнаружение людей в помещении)
- Дистанционная настройка и управление
- SendoPro - пульт «тонкой» настройки датчиков (опция)
- theSenda S - пульт пользователя (включение/выключение освещения, управление сценариями освещения и.т.д.)
Технические характеристики
|
Номинальное напряжение |
230 V AC ± 10 % |
|
Частота |
50 Hz |
|
высота установки |
2,5 – 3,5 m |
|
Тип монтажа |
Потолочный монтаж (UWH) или Потолочный монтаж с монтажной рамкой (EWH) |
|
Цвет |
Белый |
|
Релейный выход |
3 x Освещение | 1 x Присутствие |
|
Энергопотребление в режиме ожидания |
~1 W |
|
Измерение освещенности |
Смешанное измерение освещенности |
|
Диапазон настройки яркости |
10 – 2000 lx |
|
Задержка отключения освещения |
10 s – 60 min |
|
Тип контактов выхода «Освещение» |
Реле 230 В/10 A |
|
Лампы |
Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
|
Лампы накаливания/галогенные |
2300 W (Summe aller Kontakte) |
|
Энергосберегающие и люминесцентные лампы |
1150 VA (cos φ = 0,5) |
|
Мощность выхода включения |
max. 800 A / 200 µs |
|
Энергосберегающие лампы |
20 x 54/58 W, 25 x 35/36 W, 10 x 2 x 54/58 W, 15 x 2 x 35/36 W |
|
Светодиодные лампы < 2 W |
60 W |
|
Светодиодные лампы 2-8 W |
180 W |
|
Светодиодные лампы > 8 W |
200 W |
|
Задержка включения выхода Присутствие |
0 s – 10 min Мониторинг помещения |
|
Задержка отключения, выход «Присутствие» |
10 s – 120 min |
|
Тип контактов выхода «Присутствие» |
Реле Безпотенциальные |
|
Коммутационная способность Присутствие |
60 W (220 V DC), 62,5 VA (250 V AC), minimal 10 mV/10 mA |
|
Тип подключения |
Пружинные клеммы |
|
Зона обнаружения |
81 m² (9,0 x 9,0 m) |
|
Температура окружающей среды |
0°C ... 50°C |
|
Степень защиты |
IP 20 (IP 40 eсли установлен) |

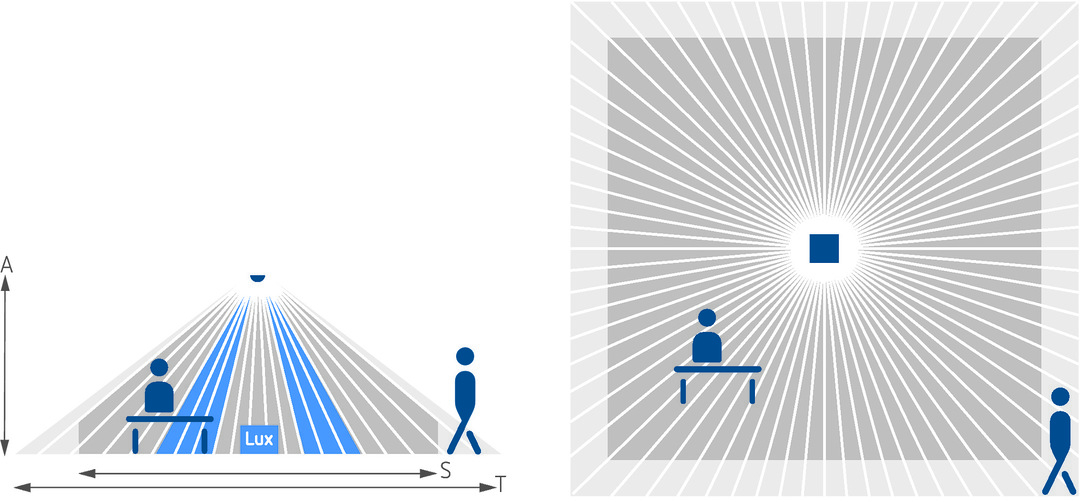

Диапазон измерений
|
Высота установки (А) |
Сидящие люди (S) |
Идущие люди (T) |
|
|---|---|---|---|
|
2 m |
20 m² | 4,5 m x 4,5 m |
36 m² | 6 m x 6 m ± 0,5 m |
|
|
2,5 m |
36 m² | 6 m x 6 m |
64 m² | 8 m x 8 m ± 0,5 m |
|
|
3 m |
49 m² | 7 m x 7 m |
81 m² | 9 m x 9 m ± 1 m |
|
|
3,5 m |
64 m² | 8 m x 8 m |
100 m² | 10 m x 10 m ± 1 m |

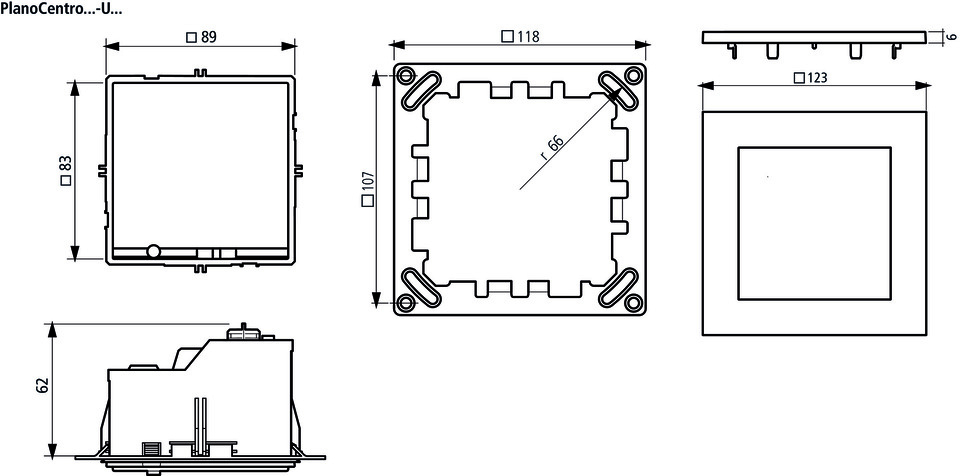

Технические чертежи
